ประตูเลื่อนขึ้นด้านบน

Download Catalogue

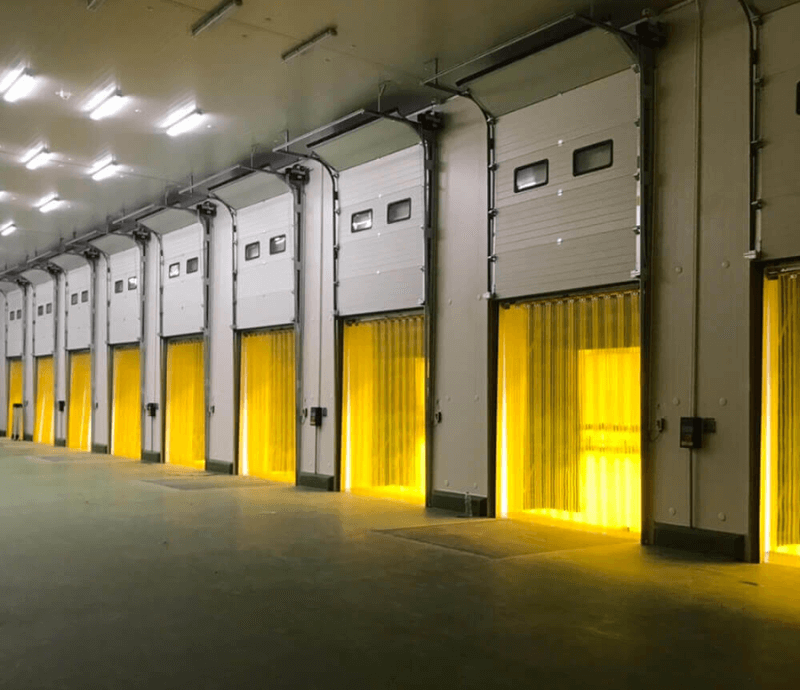

Overhead Doors หรือ Industrial sectional doors รุ่น ISD01 ประตูโรงงานอุตสาหกรรมประเภทบานเปิดเลื่อนขึ้นด้านบน ประตูบานสไลด์เก็บบนฝ้าเหมาะสำหรับโรงงานอุตสาหกรรมและคลังสินค้า ช่วยปกป้องสภาพอากาศจากภายนอก และฝุ่นละอองไม่ให้เข้ามาในโรงงาน รวมถึงช่วยรักษาอุณหภูมิภายในโรงงาน มีระบบความปลอดภัยในการใช้งาน

Features

เฟรม : ทำจากเหล็กกัลป์วาไนซ์ หนา 2 มม.(เพื่อความแข็งแรงระดับงานอุตสาหกรรม)

ผนัง : ทำจากแผ่นเหล็กอบความร้อนยึดด้วยฉนวนโพลียูรีเทน หนา 40 มม.ผ่านกรรมวิธีผลิตด้วยคุณภาพสูงประกอบรองแผ่นยึดน็อตกันหลุดสำหรับบานพับและฝั่งยางระหว่างแผนเพื่อป้องกันการไหลออกของอากาศ เคลือบด้วยสีมาตรฐาน สีขาว RAL9010 ลายผิวเปลือกส้ม และสีอื่นๆ อีก 7 สี

ช่องมอง : มีขนาด 635x 330 ทำจากอะครีลิค 2 ชั้น สูญญากาศ

สปริง : ทำจากเหล็กกัลป์วาไนซ์ พร้อมแกนกันสปริงหย่อนและเพิ่มความแข็งแรงในชุดที่มีความกว้างมาก ออกแบบมาใช้ได้ เปิด-ปิด มากกว่า 25000 ครั้ง ต่ออายุการใช้งานของสปริง

การซีล : มียางซีลด้านล่าง บน และด้านข้างเพื่อป้องกันการรั่วไหลออกของอากาศ

ระบบความปลอดภัยโดย : มีตัวล็อคป้องกันสปริงหลุด และเบรคสำหรับป้องกันเวลาสลิงเสียหายโดยประตูจะไม่ตกลงมาทำอันตรายกับผู้ใช้งาน


Technical Features
Average R-value 1.13 m2?/W (GOST 31174-2003)
Heat conductivity 0.88 W/ m2? (DIN 4108)
Wind load Class 2 (EN 12424:2000)
Airtightness Class 4 (EN 12426:2000)
Watertightness Class 3 (EN 12425:2000)
Combustibility G2 (GOST 30244-94)
Ignitability V2 (GOST 30402-96)
Soundproofing 24 dB
Lift force up Up to 40 kg
Door leaf weight 17 kg/m?


Moterize

มีระบบมอเตอร์ขับและระบบออโต้ ความเร็ว 0.4 เมตรต่อวินาที


Shaft series operators technical specifications
Model Shaft-30
Power supply 220 V
Maximum absorbed power 370 W
Shaft rated torque 30 Nm
Rotation speed 32 rpm
Use frequency 50%
Operating ambient temperature IP44
Protection class 18 m?
Maximum gate area -20… 550 °C


ระบบเซพตี้ :Bottom safety edge สำหรับระบบออโต้
ระบบรูปแบบประตู : มีทั้ง ระยะพื้นที่หัวประตู 500 มม. Normal Track, มากกว่า 500 มม. High lift Track และขึ้นตรง Vertical Lift Track

Construct and sizes

Standard Lift

  • 1. Coupler
  • 2. Torsion spring
  • 3. Spring safety device
  • 4. Drum
  • 5. End support bracket
  • 6. Top aluminium profile with top weather seal
  • 7. Horizontal track
  • 8. C-profile
  • 9. Spring bumper
  • 10. Vertical angle
  • 11. Vertical track
  • 12. Bottom aluminium profile with bottom weather seal
  • 13. Bracket for shaft operator
  • 14. Shaft operator
  • 15. Side weather seal
  • 16. Top support
  • 17. Hinges
  • 18. Panel
  • 19. Side support
  • 20. Footstep handle
  • 21. Cable break safety device


Vertical lift, shaft below

  • 1. Vertical track
  • 2. Vertical angle
  • 3. Octagonal shaft
  • 4. Spring safety device
  • 5. Top bracket for octagonal shaft
  • 6. Bottom bracket for octagonal shaft (drums inside)
  • 7. Drum
  • 8. Top aluminium profile with top weather seal
  • 9. Top support
  • 10. Hinges
  • 11. Panel
  • 12. Side support
  • 13. Bottom aluminium profile with bottom weather seal
  • 14. Cable break safety device
  • 15. Side weather seal
  • 16. Chain tension device for double shaft system
  • 17. Steel sprocket
  • 18. Adapter for octagonal shaft
  • 19. Torsion spring
  • 20. Side cap
  • 21. Footstep handle
