อุโมงค์โหลดสินค้า รุ่นถุงลมอุโมงค์โหลดสินค้า รุ่นถุงลมอุโมงค์โหลดสินค้า รุ่นถุงลมอุโมงค์โหลดสินค้า รุ่นถุงลม

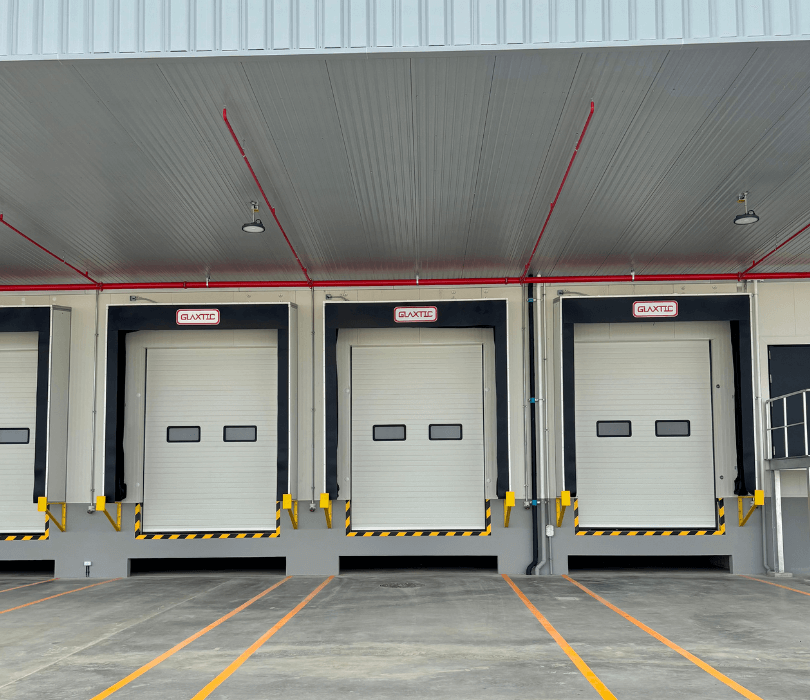

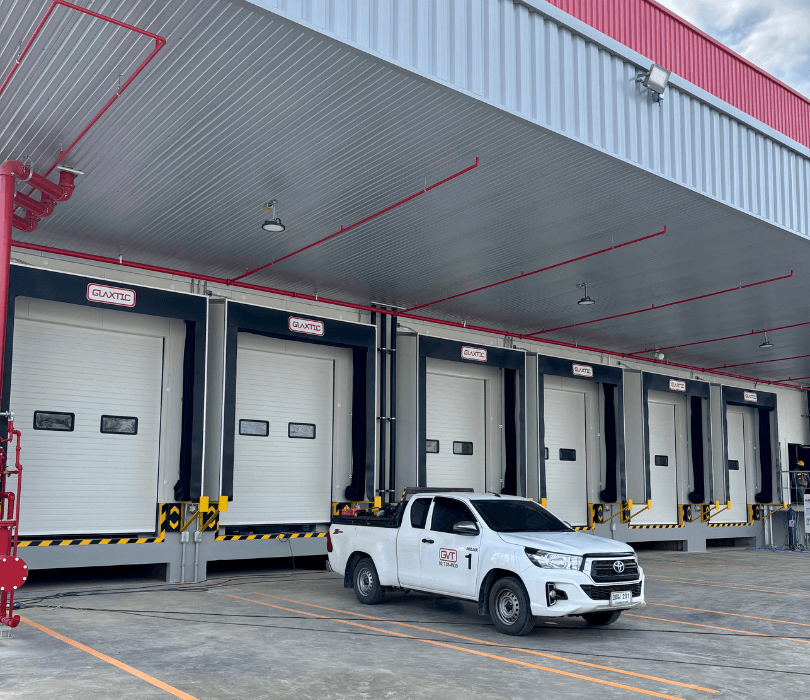

อุโมงค์โหลดสินค้า รุ่นถุงลม

Download Catalogue

Inflatable Dock Shelter อุโมงค์โหลดสินค้ารุ่นถุงลม ลักษณะการทำงานอุโมงค์รุ่นนี้คือ เมื่อรถขนถ่ายสินค้าจอดเทียบท่า ถุงลมด้านบนและด้านข้างจะพองตัวเพื่อซีลเข้ากับท้ายรถบรรทุกให้ปิดสนิทอย่างแน่นหนา เมื่อไม่ใช้งานถุงลมจะยุบตัว สามารถรองรับขนาดและรูปทรงของรถบรรทุกได้ทุกรูปแบบ นิยมใช้ในการขนถ่ายสินค้าของคลังสินค้าและโรงงานผลิตอาหารที่มีห้องเย็น ห้องแช่แข็ง ที่ต้องควบคุมอุณหภูมิอย่างเข้มงวด

Feature

Main advantages:

  • The airbags are produced from the wear-resistant material “Cordura”;
  • Elongated top cushion may be 1200 mm, destined to be used with different types of vehicles;
  • Inflatable dock shelters can be controlled using control panels.

Specification

Dimensions / Features
Width, mm 2000 / 2300 / 2500
Height, mm 2300 / 2500 / 2700 / 3000
Upper cushion extension, mm 900 (1200)
Side cushion extension, mm 600
Upper decorative curtain, mm 500
Side decorative curtain, mm 250
Profile colour White aluminum (RAL 9006)
Wall panel colour Signal white (RAL 9003)
Control Switch /dock leveler control unit
Performance
Control system
Supply voltage 1 or 3 phases 220/380 B, 50 Hz
Motor 0, 18-0,35 kW
Control unit External
Protection class of control unit IP54
Average time of cushions inflation 40 s
Operating temperature From-35 to 70 °С
Inflatable cushions 0,5 mm
Material Cordura 1000
Thickness 0.5 mm
Ultimate tensile strength More than 290 N/mm
Sandwich pane
Thickness 40 mm
Colour on inside/outside Signal white (RAL 9003)
Package
  Standard Option
Dock shelter depth 800 mm Other upon request
Upper cushion extension 900 mm 1200 mm
Panel colour Signal white (RAL 9003) Other upon request
Profile colour White aluminum (RAL 9006) Other upon request
Colour of decorative curtains and inflatable cushions Black
Seal PVC-seal along perimeter For dock levelers > 3000 mm
Operation Switch Dock leveler control unit

Construct and size

InflatableDockShelter

  • 1. Dock shelter body (two walls and roof)
  • 2. Fan
  • 3. Counter
  • 4. Top cushion
  • 5. Side airbag
  • 6. Shaft of the counterweight
  • 7. Blocks of counterweight
  • 8. Curtain decorative

Dock Shelter of DSHF series, consists of a body, inflatable cushions, a fan and decorative curtains. The body is made of ready panel walls and roof, with installed inflatable cushions. Separately, is installed a panel for the winding ropes top cushion and the counterweight block. The material of the walls and roof — sandwich panels, 40 mm thick. Dock shelter is operated using a switch
